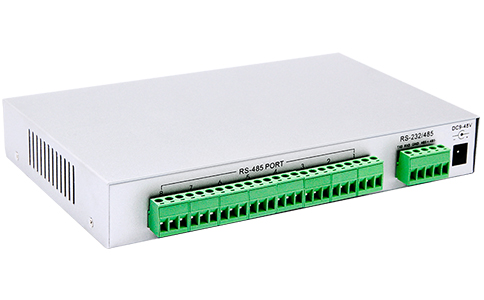

产品概述：

　  LQ-1208 是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下LQ-485大系统要求而设计的LQ-485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2KBPS，为了保证数据通讯的安全可靠，LQ-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。

在 LQ-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 LQ-485收发转换时延问题。LQ-485 接口传输距离大于 1200 米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。

LQ-1208 LQ-485 HUB 提供星型 LQ-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 LQ-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 LQ-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 LQ-1208 LQ-485 HUB 可以助您设计出独特的高可靠的 LQ-485系统。

产品特性：

● 接口特性：接口兼容 EIA/TIA 的 LQ-232C、LQ-485 标准

● 电气接口：LQ-232C 接口为 5PIN 接线端子 1-3 脚

LQ-485 接口为 5PIN 接线端子 4-5 脚

● 传输介质：双绞线或屏蔽线

● 工作方式：异步半双工

● 信号指示：十一个信号指示灯电源（PWR）、发送(TXD)、接收（RXD）、故障（E1-E8）

●  隔离度：隔离电压 2500VRMS 500VDC 连续.DC/DC 隔离模块

● 传输速率：300BPS-115.2K

● 保护等级：LQ-232 接口±15KV ESD 保护

LQ-485 接口每线 1500W 的雷击浪涌保护

●  传输距离：0-5 公里 （115,200-300BPS）

● 尺寸：210mm×130mm×33mm

● 使用环境：-40℃到 85℃，相对湿度为 5%到 95%

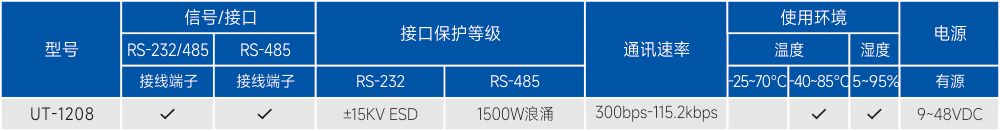

订购信息：

备注：LQ-1208配件为电源适配器、固定片。

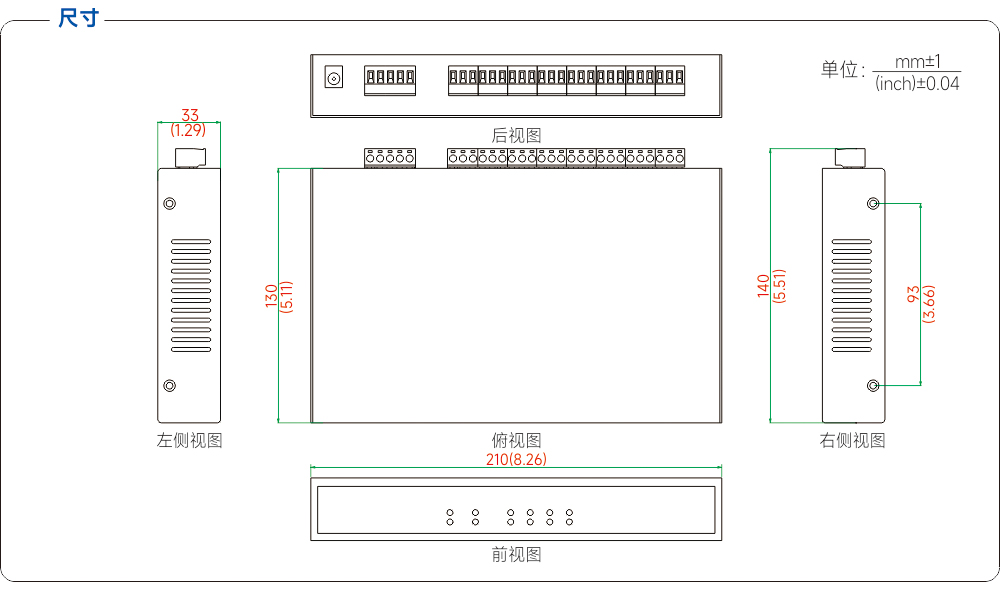

产品尺寸：

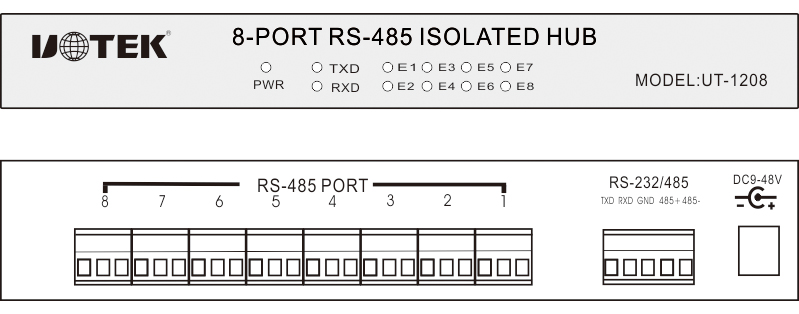

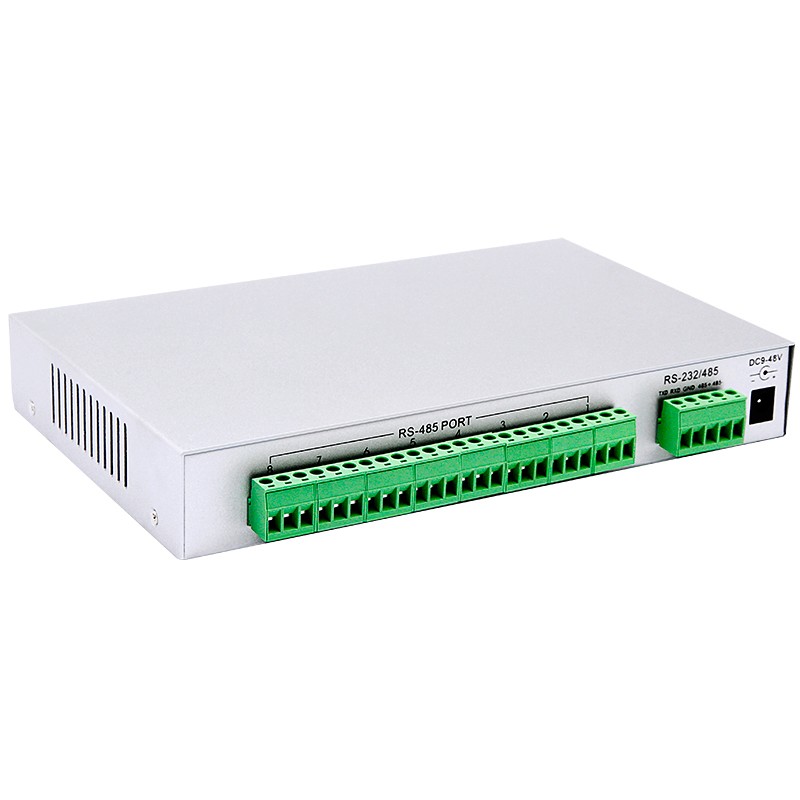

面板及信号指示：

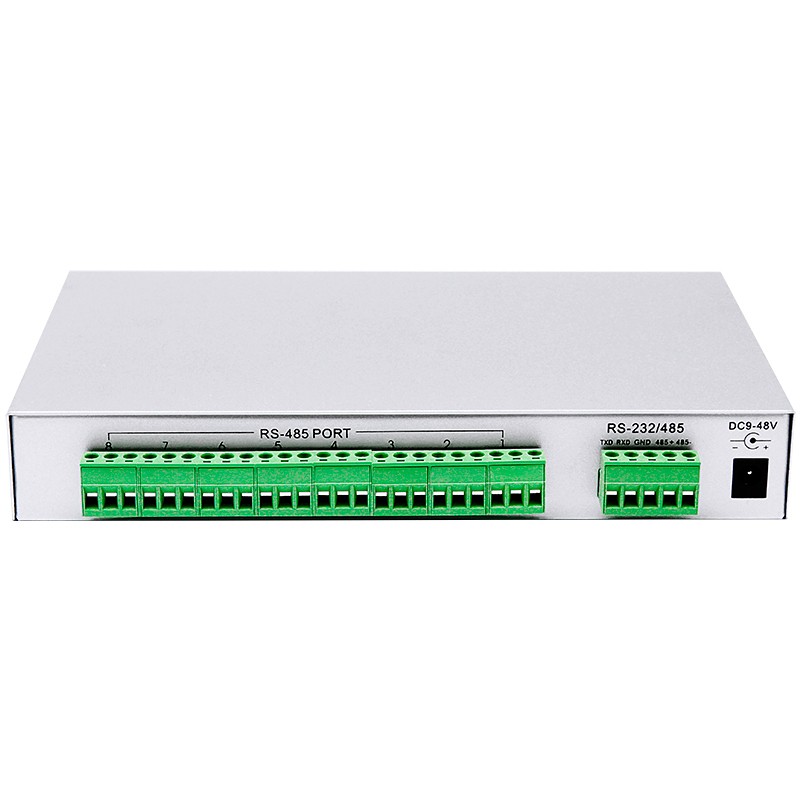

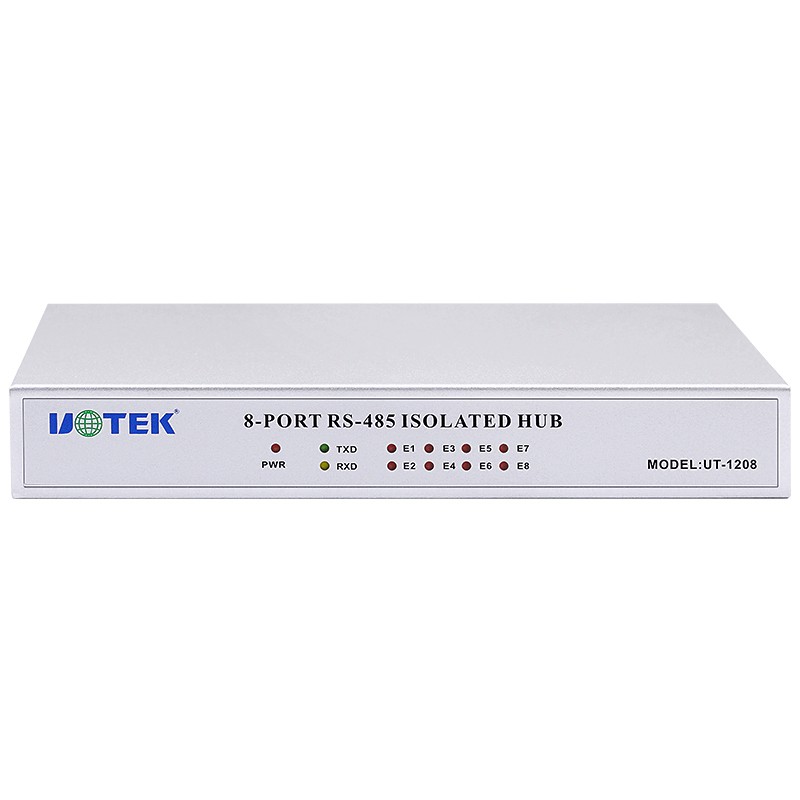

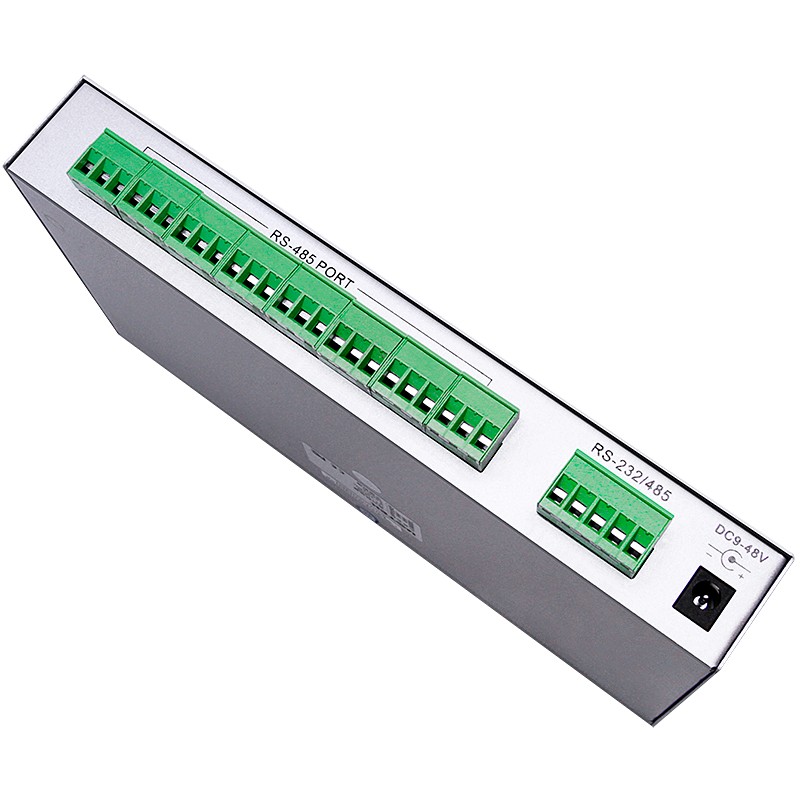

前面板共有11个指示灯，后面板有 1个 5PIN接线端子为LQ-485、LQ-232输入端，8个3PIN接线端子共八个口为光电隔离输出端。

前面板指示灯含义如下：

PWR----电源指示，正常时为红色

TXD----数据发送指示，正常时为绿色闪亮，表示 数据从INPUT 口 发送至OUTPUT 口1-口8

RXD----数据接收指示，正常时为黄色闪亮，表示数据从OUTPUT口 1-口 8 发送至 INPUT 口

E1-E8----口 1-口 8 故障警告指示灯，常亮时表示对应口1-口8 所连接的LQ-485接口设备出现短路或信号反接的情况，E1 灯与口 1 对应，E8灯与口 8对应，用户可根

据该故障警告指示灯判断出故障端口及其相连的故障设备。

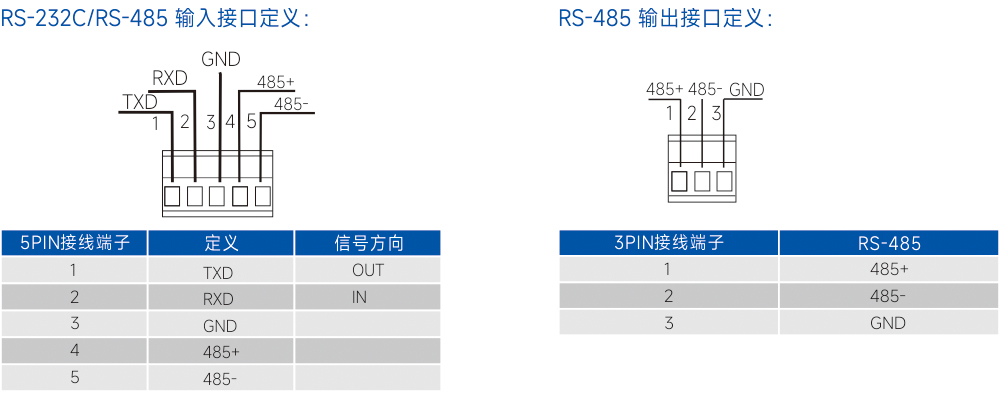

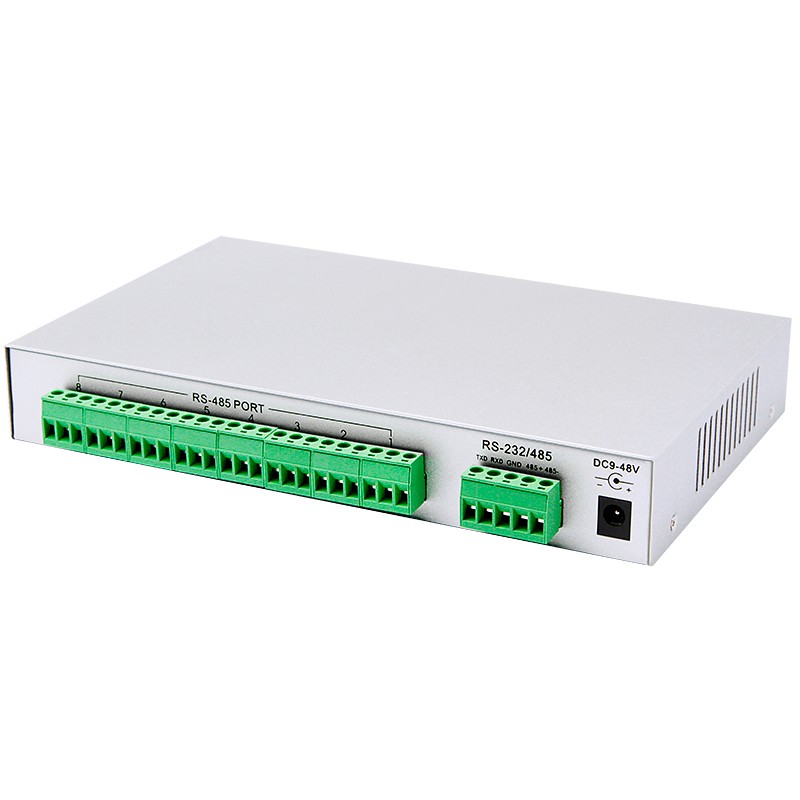

电气接口及定义：
