产品概述：

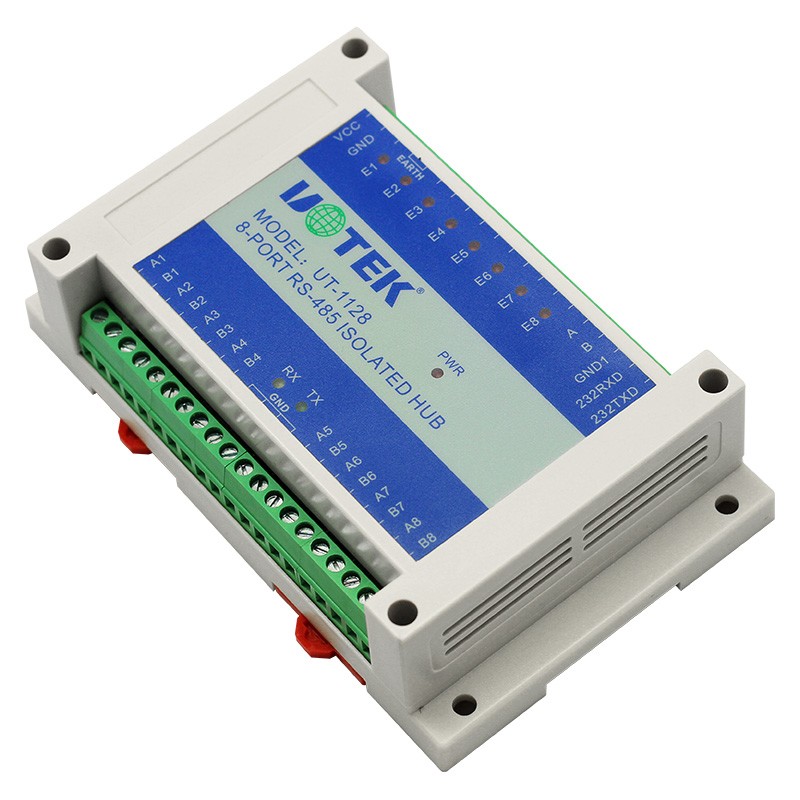

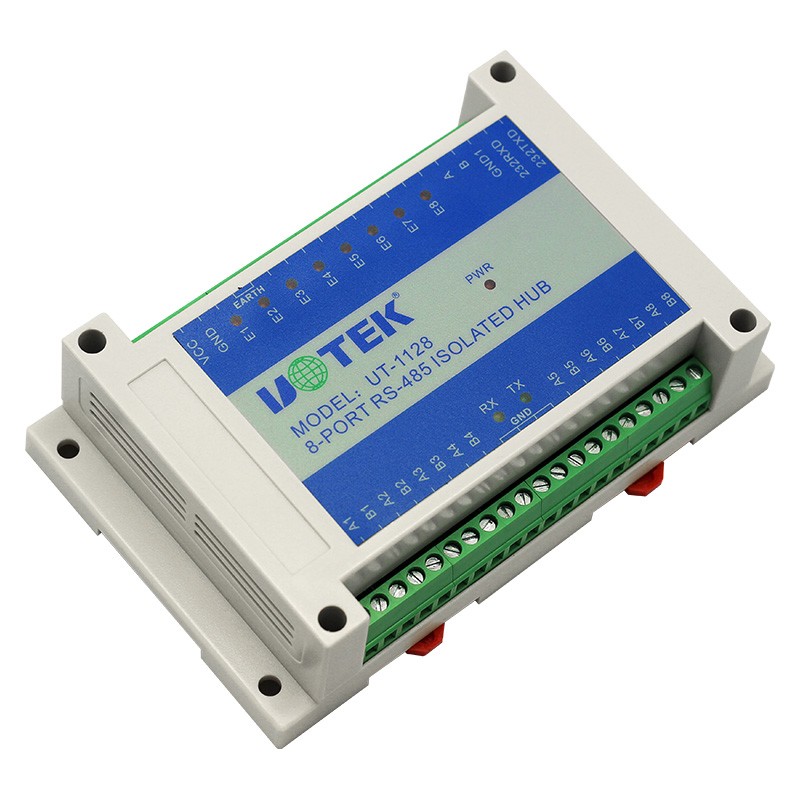

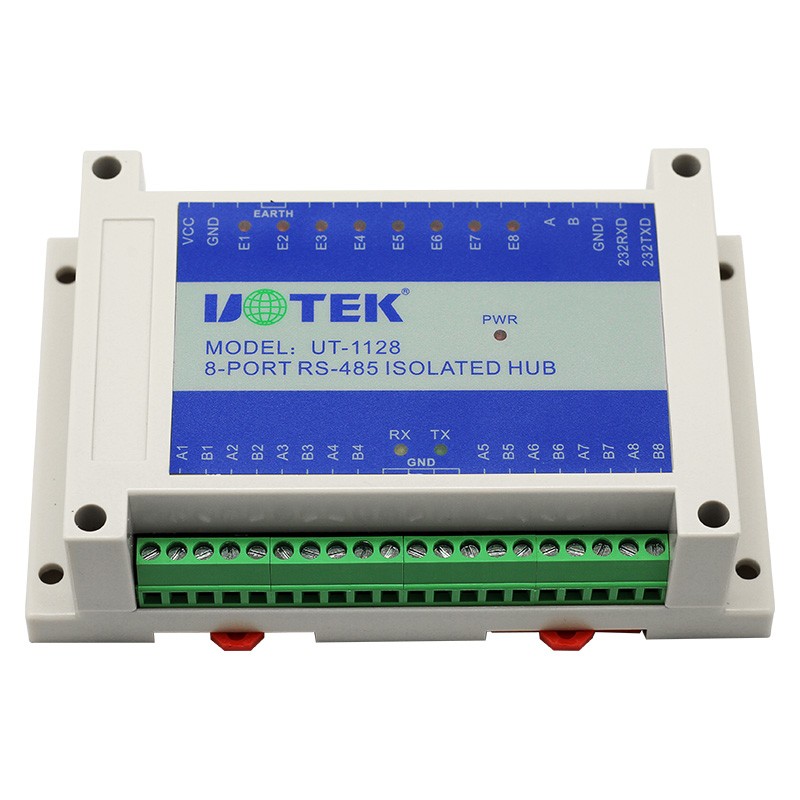

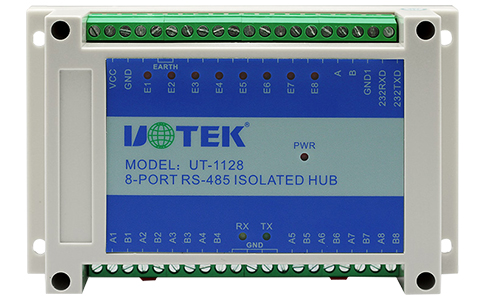

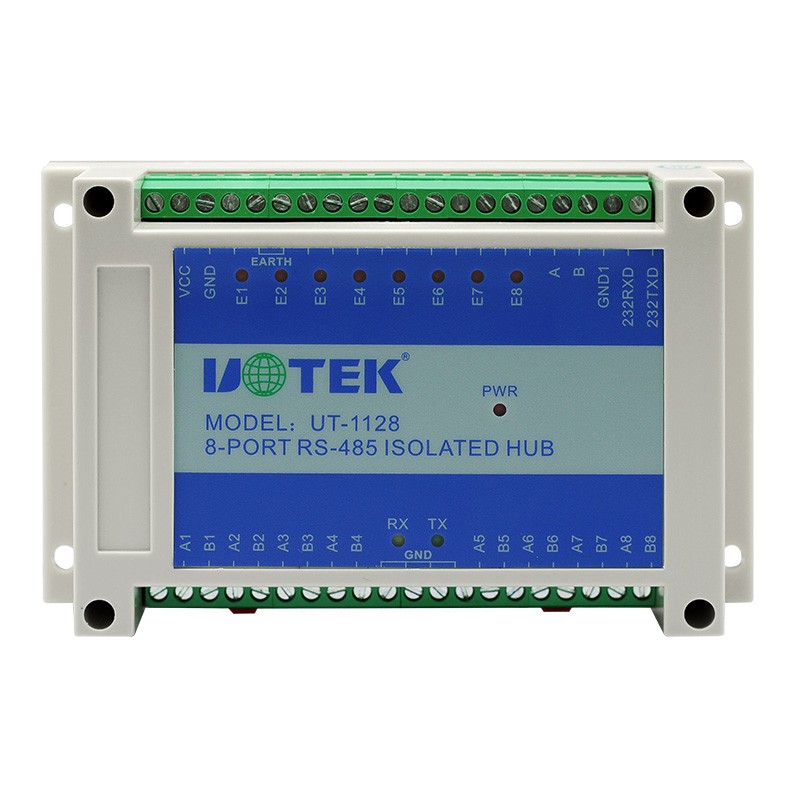

LQ-1128 是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下LQ-485大系统要求而设计的LQ-485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2KBPS，为了保证数据通讯的安全可靠，LQ-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。

在 LQ-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 LQ-485 收发转换时延问题。LQ-485 接口传输距离大于 1200 米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。

LQ-1128 LQ-485 HUB 提供星型 LQ-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 LQ-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 LQ-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 LQ-1128 LQ-485 HUB 可以助您设计出独特的高可靠的 LQ-485系统。

产品特性：

● 接口特性：接口兼容 EIA/TIA 的LQ-232C、LQ-485 标准

● 输入电压：DC12-48V 350mA

● 传输介质：双绞线或屏蔽线

● 工作方式：异步半双工

● 信号指示：十一个信号指示灯电源（PWR）、发送(TX)、接收（RX）、故障（E1-E8）

● 隔离度：隔离电压2500VRMS 500VDC连续.DC/DC隔离模块

● 传输速率：300bps-115.2Kbps

● 防护等级：LQ-232接口±15KV ESD防护 ，LQ-485接口每线 1500W 的雷击浪涌防护，2000V电源雷击浪涌防护

● 传输距离：0-1.2公里 （115,200-300bps）

● 尺寸：145mm×90mm×40mm

● 使用环境：-40℃到85℃，相对湿度为5%到95%

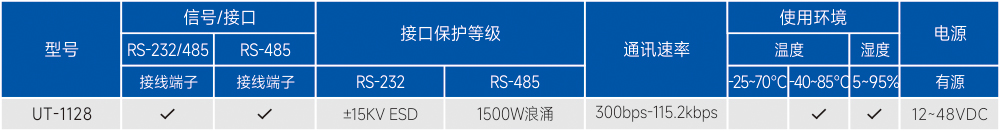

订购信息：

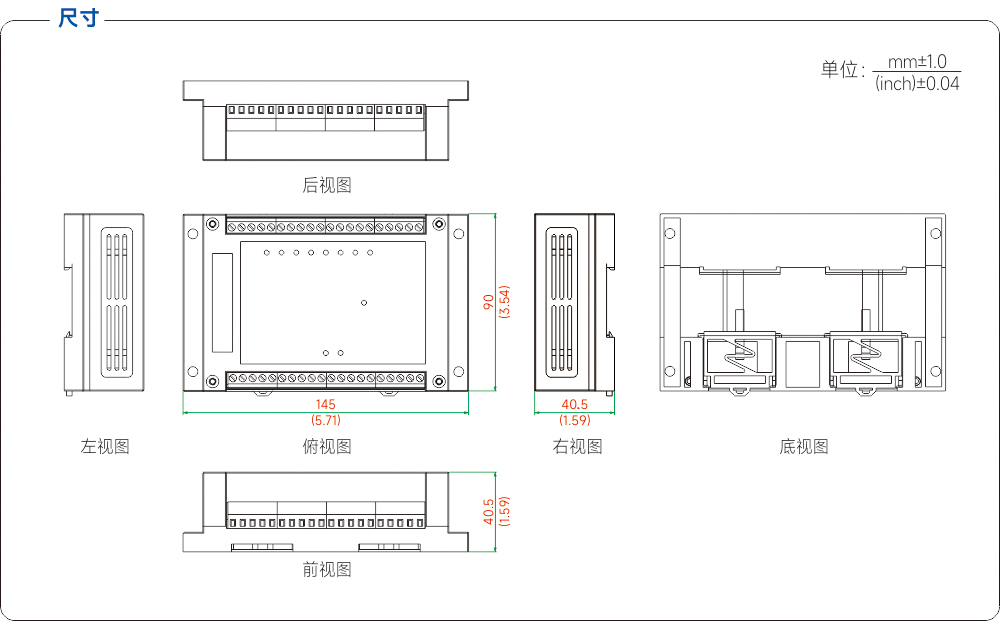

产品尺寸：

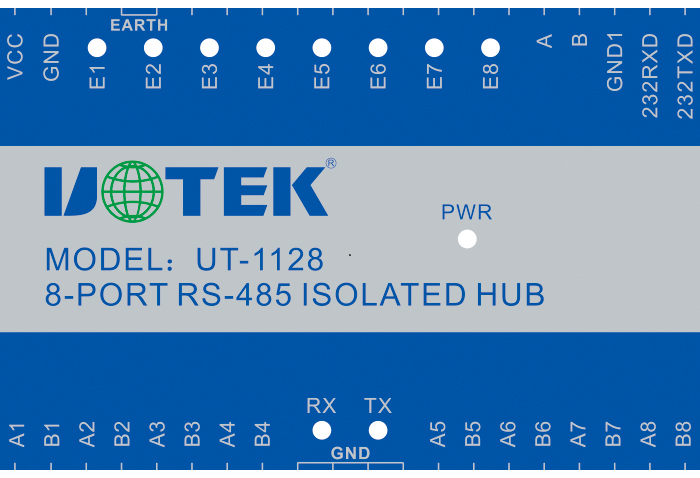

面板及信号指示：

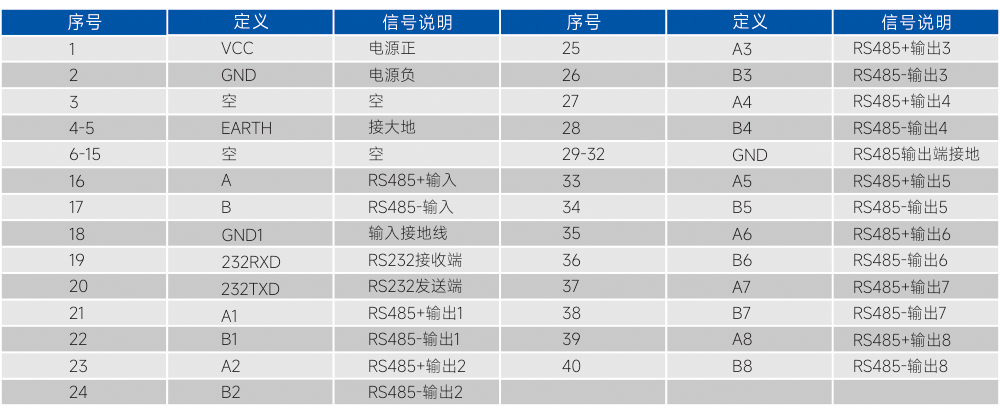

电气接口及定义：
