产品概述：

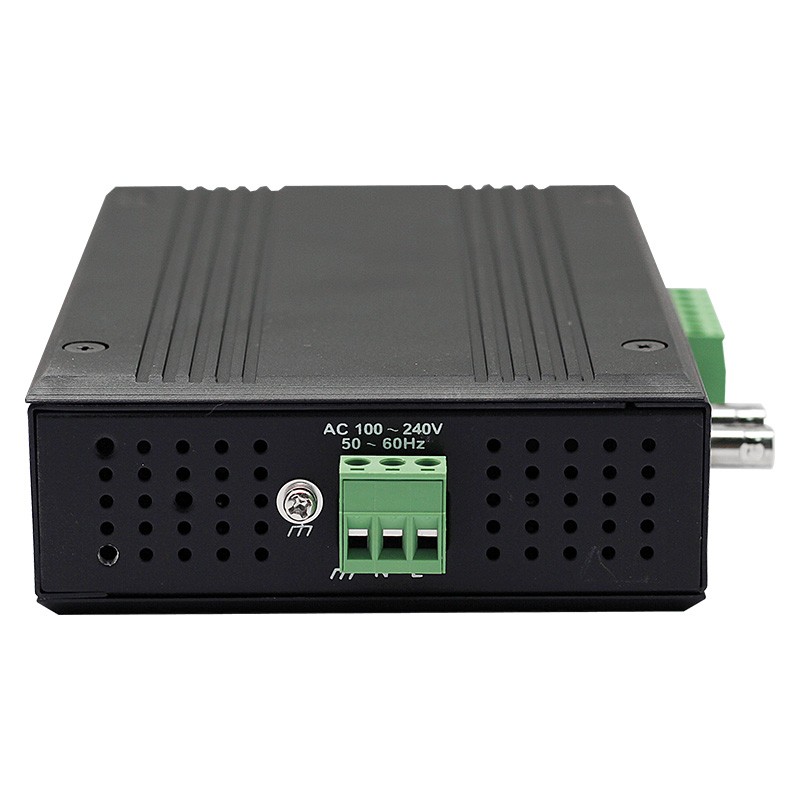

LQ-2278是多功能的支持异步LQ-232，LQ-485，LQ-422通信接口的光纤MODEM，是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。支持LQ-232，LQ-485，LQ-422多种异步通信协议，可以同时混合使用两个LQ-232，LQ-485或LQ-422接口，支持2线(半双工)LQ-485和4线(全双工)LQ-422工作方式。LQ-2278的LQ-485方式支持数据（TXD或SD）发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤MODEM支持异步串行口之间的多种光纤连接方式，它支持两个异步串行口的设备通过光纤进行全双工或半双工通信，通信距离最远可达多模4公里，单模20公里，LQ-232信号的传输速率最高为115.2KBPS，LQ-485/LQ-422的信号传输速率最高可达460KBPS，不同电气标准的接口可以混合使用，可以用LQ-232的设备去连接LQ-485/LQ-422的设备，可以代替LQ-232到LQ-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。

LQ-2278支持两个数据信号的传输：发送数据和接收数据，同时还提供了LQ-485/LQ-422的数据传输自动使能控制电路。零延迟转换时间，所有的串行口都是通过接线柱连接。

产品特性：

●支持 LQ-232/LQ-485/LQ-422 接口

●异步传输:点对点运用，速率达 460Kbps

●传输距离:多模 4，000 米,单模 20，000

●工作温度:-40℃到+85℃,相对湿度为 5%到 95%

●工作波长:1310nm(多模),1310nm(单模)

●电气接口:LQ-232:采用接线柱连接器

                  LQ-485/422:采用接线柱连接器

●光纤接口:ST 型接口(可选 SCFC接口)

●LQ-232 接口特性:标准 LQ-232 三线接口+/-15KV(防静电)ESD 保护支持速率最高 115.2Kbps

●输入电压 AC100-240V 1W

●LQ-485/422 接口特性:采用端口自适应技术实现从端口到速率调节自适应，无需开关设置，士15KV(防静电)ESD 保护支持多达 32 点轮询环境

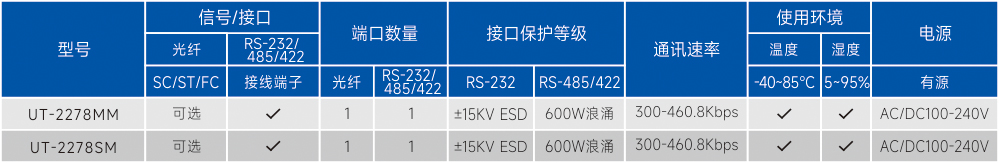

订购信息：

备注：以上产品配件为导轨座。

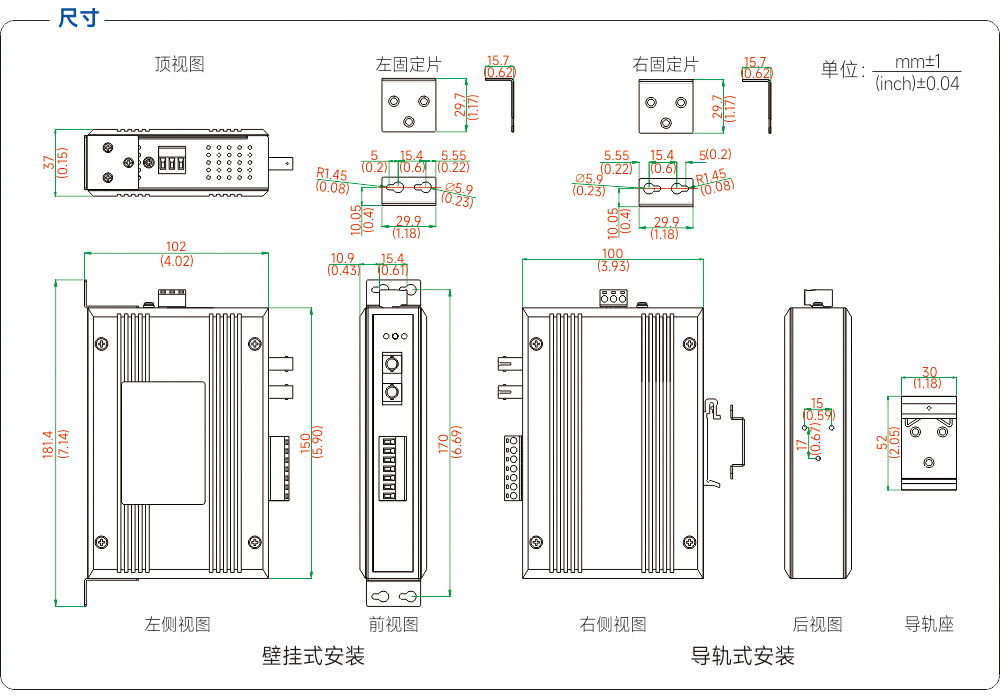

产品尺寸：

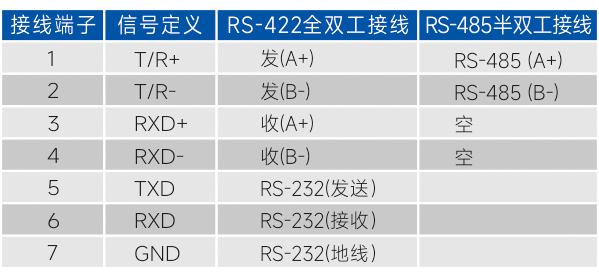

接线端子引脚分配：

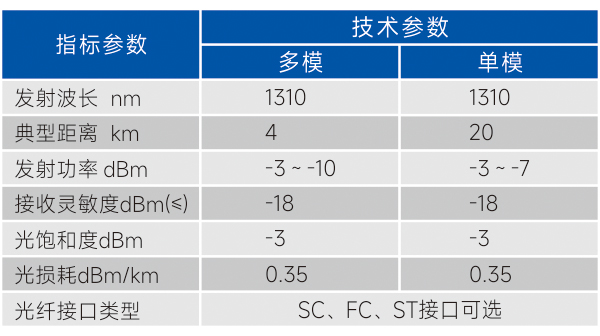

光纤技术参数：
