产品概述：

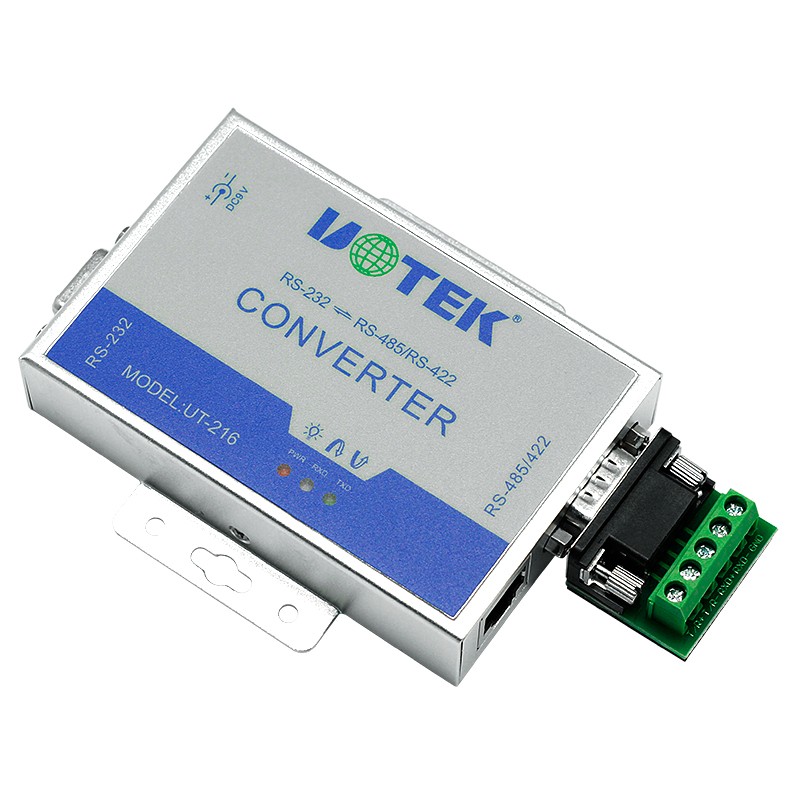

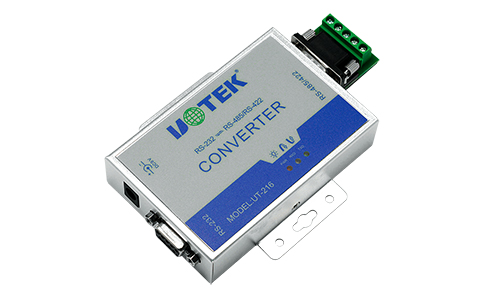

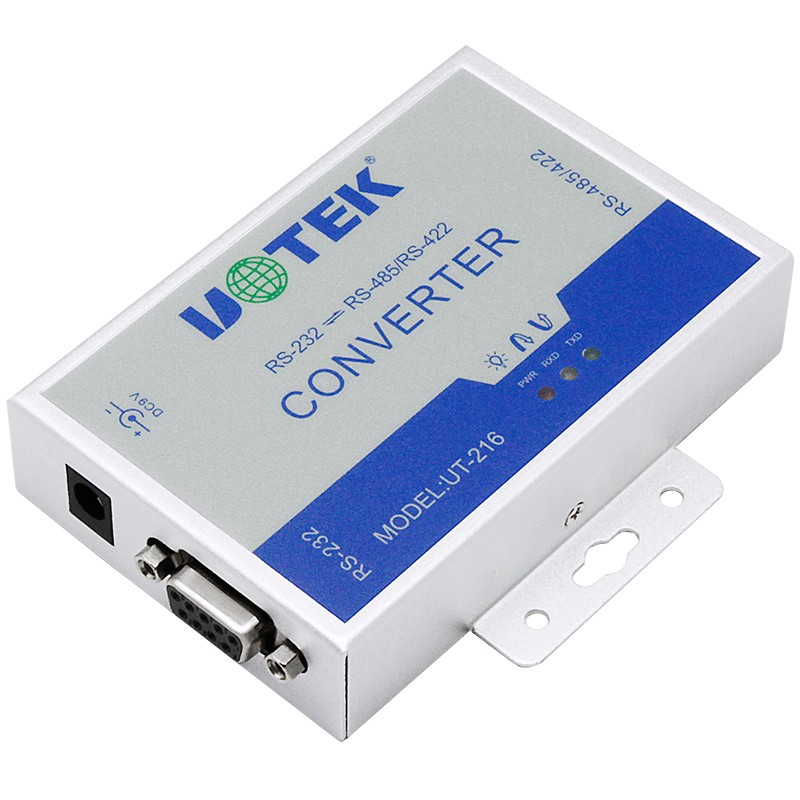

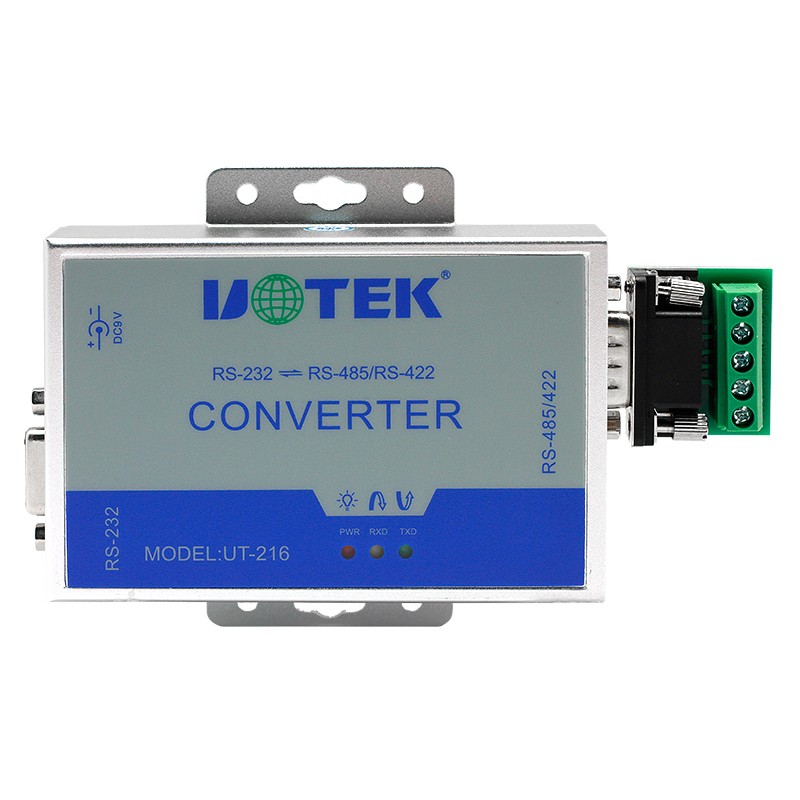

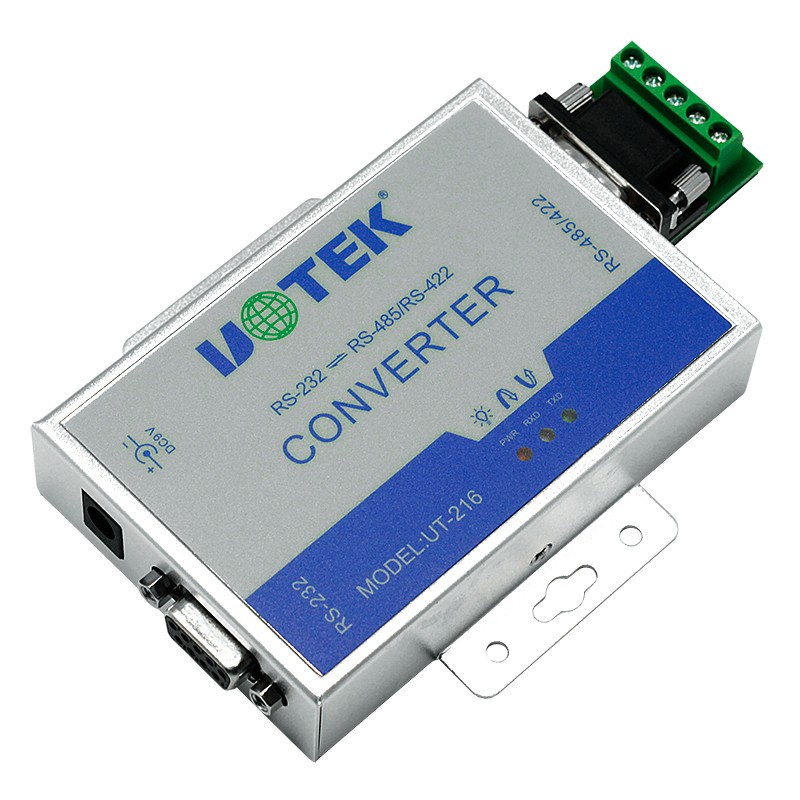

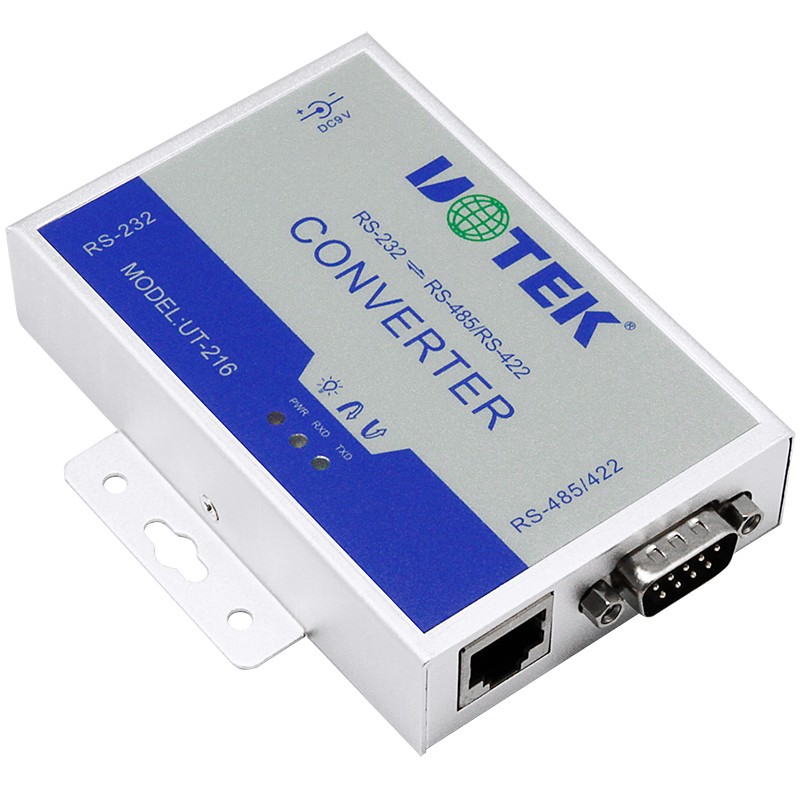

LQ-216接口转换器、兼容LQ-232C、LQ-422、LQ-485标准，能够将单端的LQ-232信号转换为平衡差分的LQ-422或LQ-485信号，内置快速的瞬态电压抑制保护器，此保护器被设计用来保护LQ-422/LQ-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING），提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了LQ-422/LQ-485接口的高速传输。 LQ-232接口端通过一个DB9母头的连接器与兼容LQ-232C标准接口相连，LQ-422、LQ-485端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向, 而不需任何握手信号 (如RTS、DTR等)，无需跳线设置实现全双工(LQ-422) 、半双工(LQ-485)模式转换，即插即用. 确保适合一切现有的通信软件和接口硬件，不需要对以前的基于LQ-232的工作方式作任何软件的修改。

规格参数：

●接口特性:接口兼容EIA/TIA的LQ-232C、LQ-485/LQ-422标准

●电气接口:LQ-232接口输入DB9孔型的连接器，LQ-422/LQ-485接口输出DB9针型、RJ-45的连接

●保护等级:LQ-422、LQ-485接口每线600W的雷击浪涌保护。

●工作方式:异步半双工或异步全双工

●信号指示:三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD)

●传输介质:双绞线或屏蔽线

●传输速率:115.2KBPS 到300M

                  38.4KBPS 到2.4KM

                  9600 BPS 到5KM

●外形尺寸:97mmX65.3mmX22mm

●使用环境:-25℃到70℃，相对湿度为5%到95%

●传输距离:1200米(115200bps-9600bps)

订购信息：

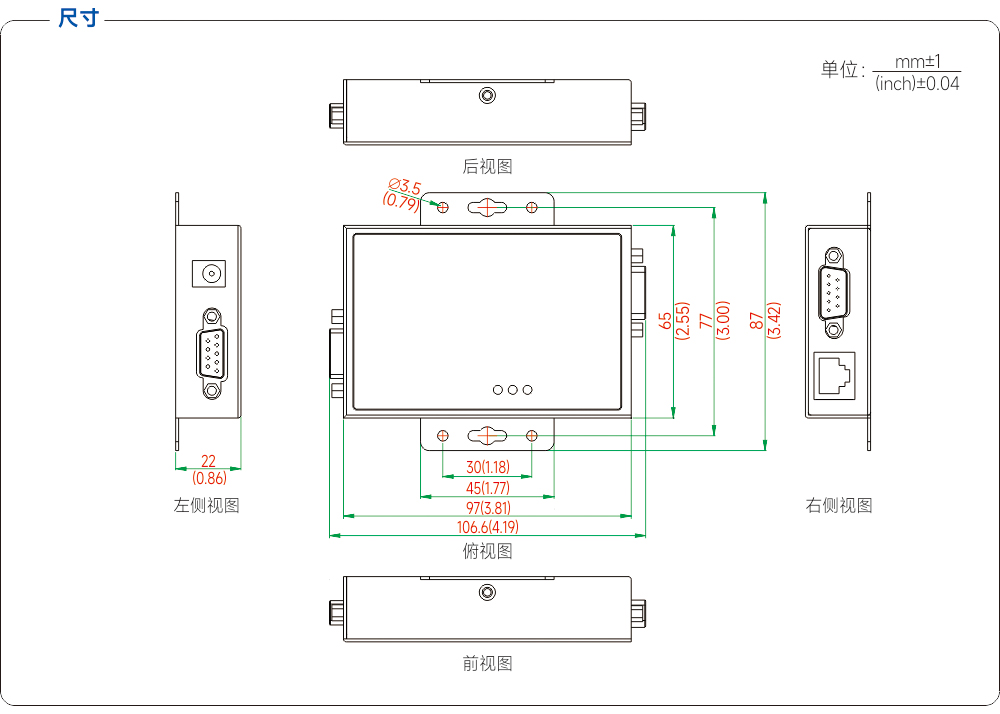

产品尺寸：

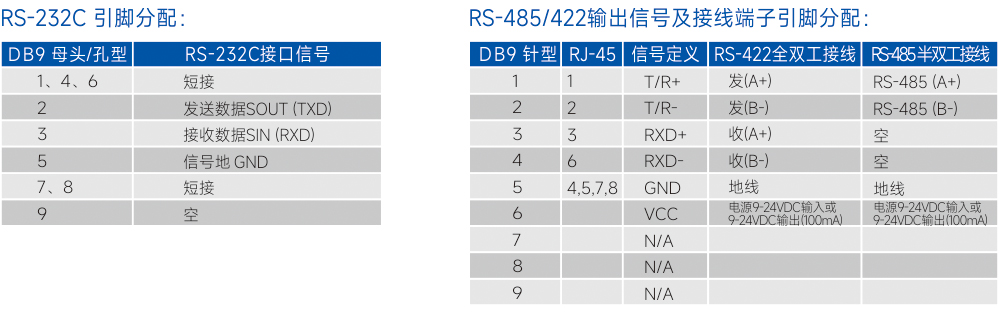

连接器和信号：
