产品概述：

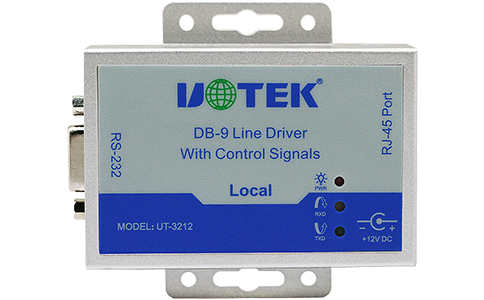

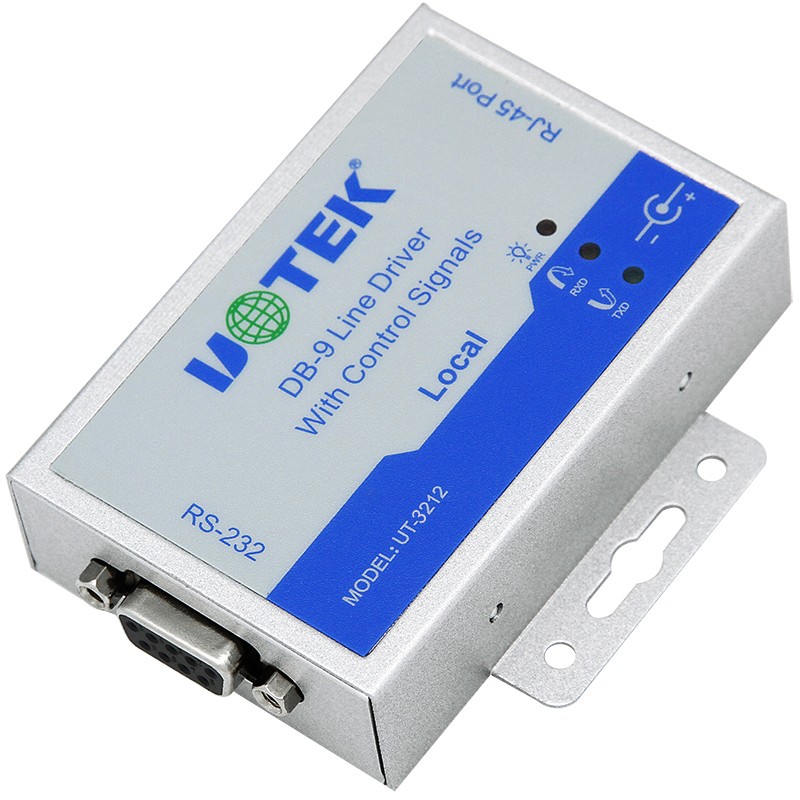

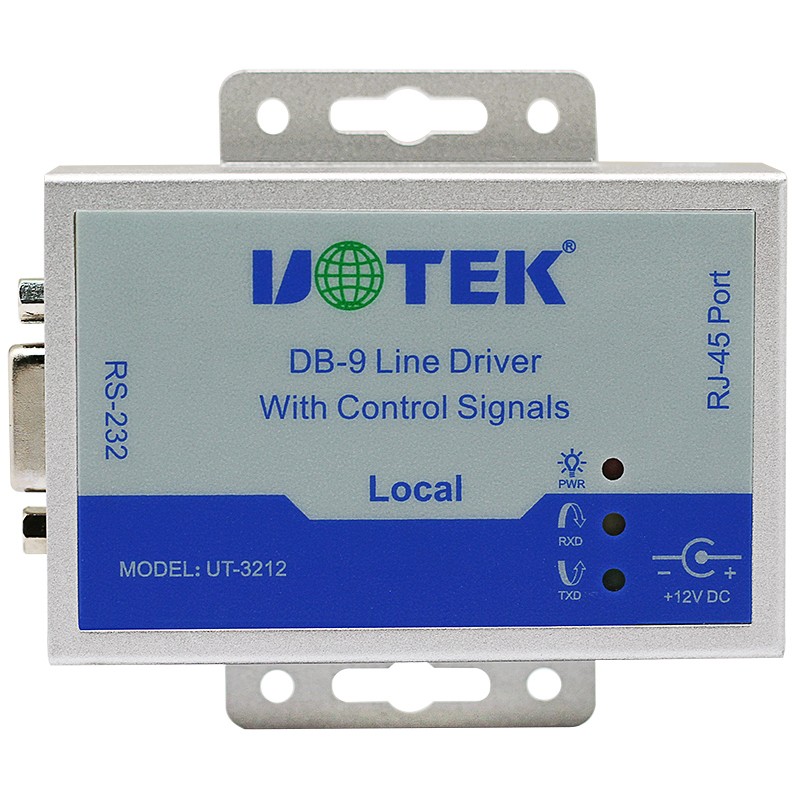

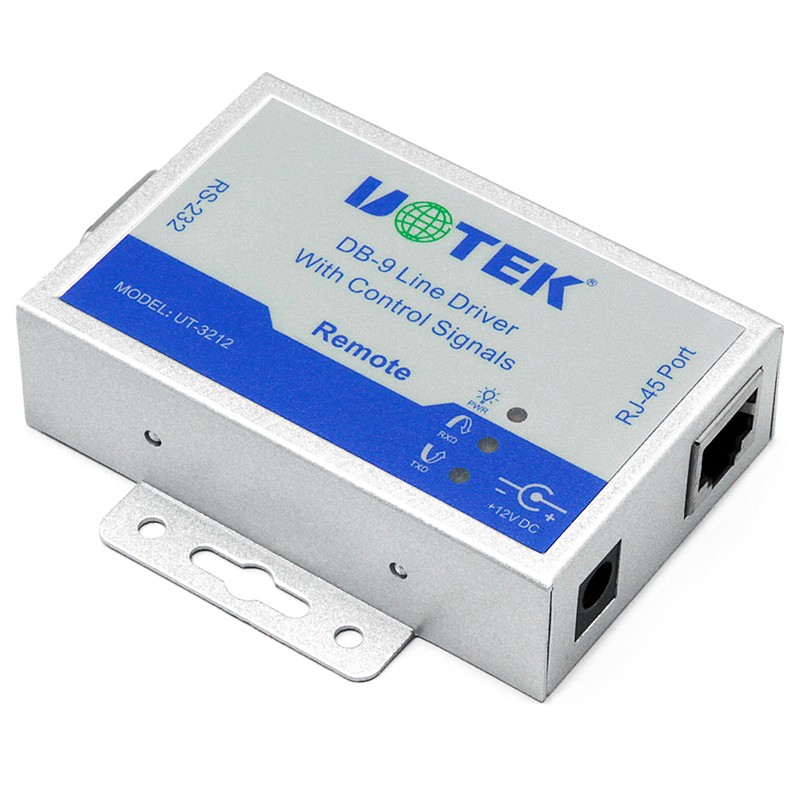

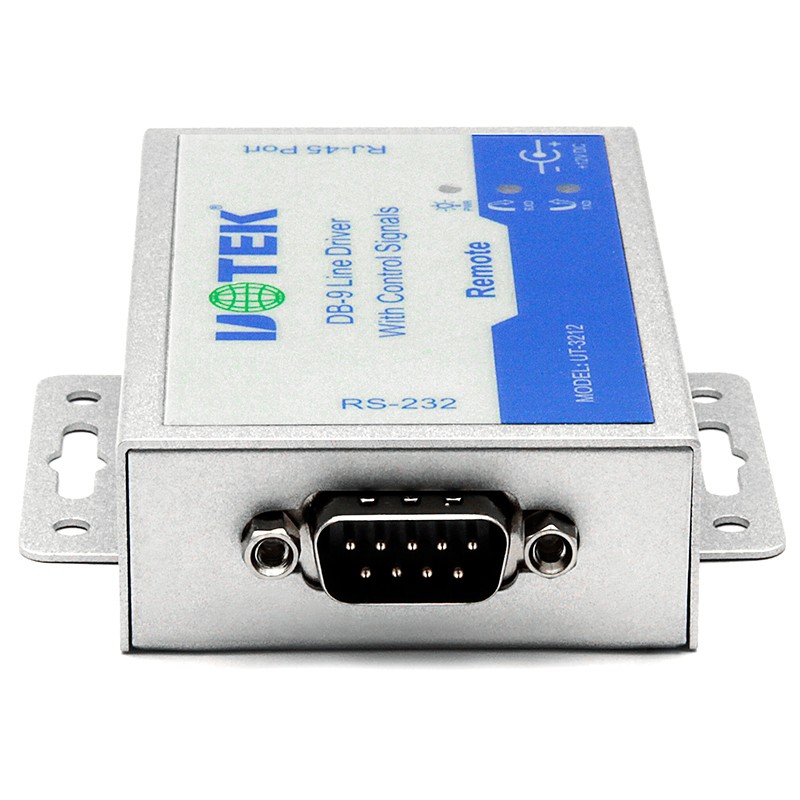

LQ-3212系列LQ-232长线驱动器或长线收发器或长距转发器，它可以同时将两台异步通信的LQ-232设备的通信距离延长至最大1.2公里。由于采用了防雷技术，完全保护了两端LQ-232设备浪涌的干扰损坏，明显地提高了通信系统的可靠性与稳定性，同时由于改变了原来LQ-232接口单端传输方式，使用了双绞线传输，大大提高了通信距离。在使用专用自有线路的异步LQ-232点到点通领域，都可以使用LQ-3212来满足接口保护或延长距离的需求。LQ-3212系列产品有4线、6线。其中LQ-3212 4线产品可以传送一对数据信号，和RTS、CTS流量控制。

LQ-3212体积小巧，对导线要求不高，可用一般网线或8芯双绞线最好有带屏蔽线的线材。可以直接插到设备的LQ-232接口，使用非常方便。

LQ-3212系列产品已经被广泛地应用于点到点LQ-232通信、多用户终端与主机的联接、LQ-232远程控制系统、程控交换机计费终端、卫星接收机。

产品特性：

● 接口：一端符合EIA LQ-232C和CCITT  V.24异步协议、另一端使用标准RJ-45接口

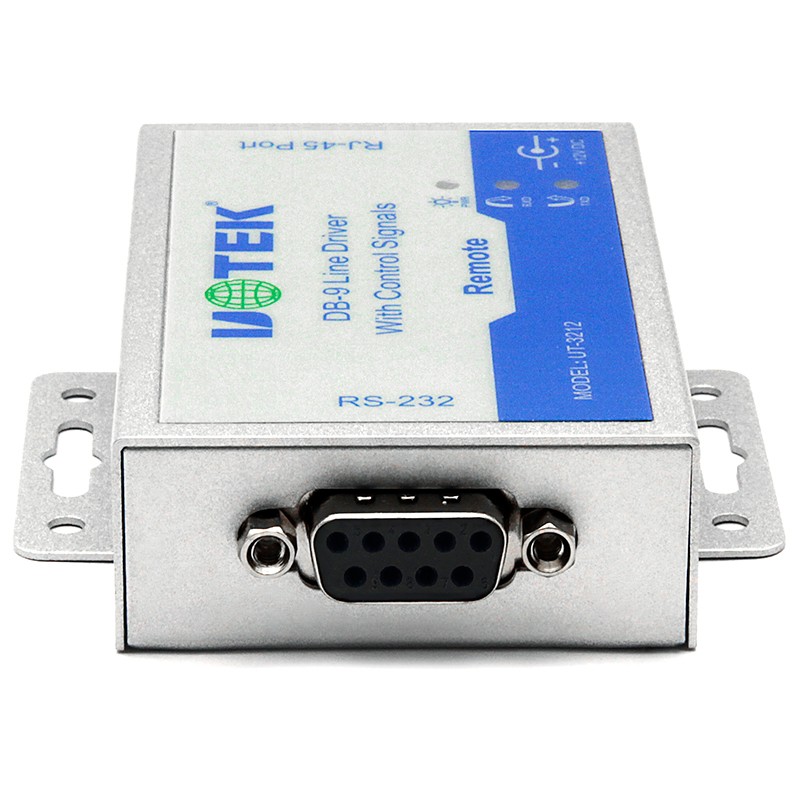

● 连接器：LQ-232一侧使用DB9孔连接器,线路一侧使用RJ-45接口连接器

● 传输模式：异步、全双工或半双工

● 速率：300-115200bps

● 电源：9-24VDC 1A

● 外形尺寸：79mm×52mm×21mm

● 使用环境：-25℃ 到 70℃，相对湿度为5%到95%

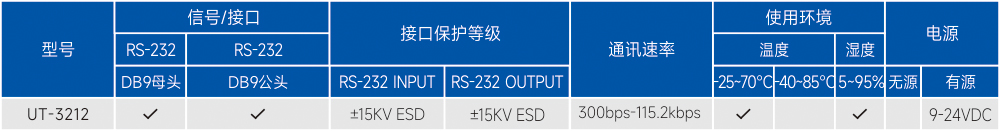

订购信息：

备注：以上产品配件为电源适配器、串口线。

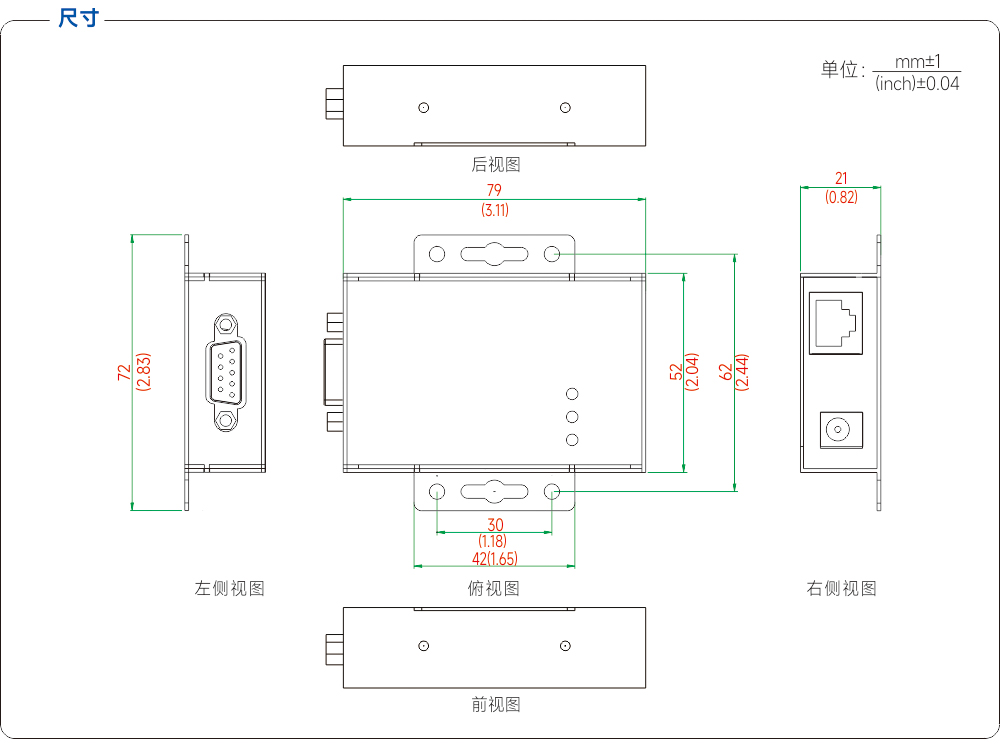

产品尺寸：

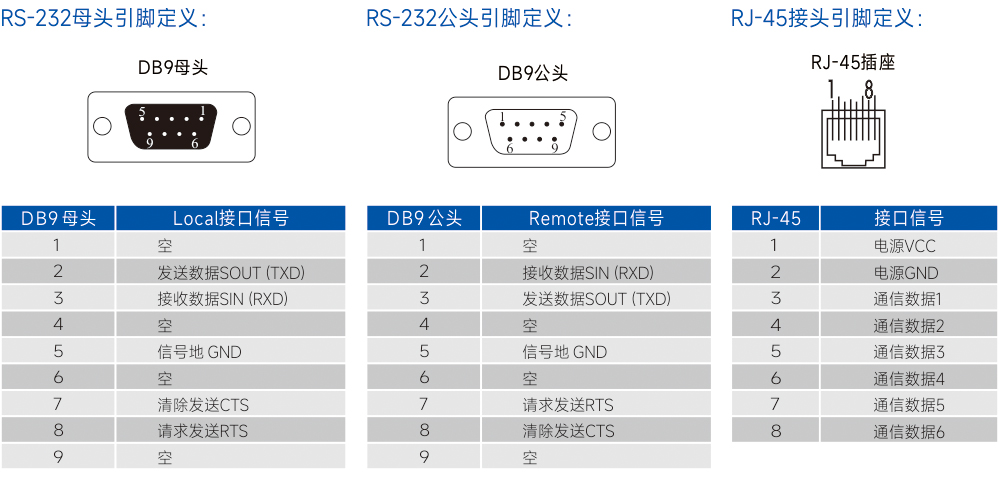

连接器和信号：

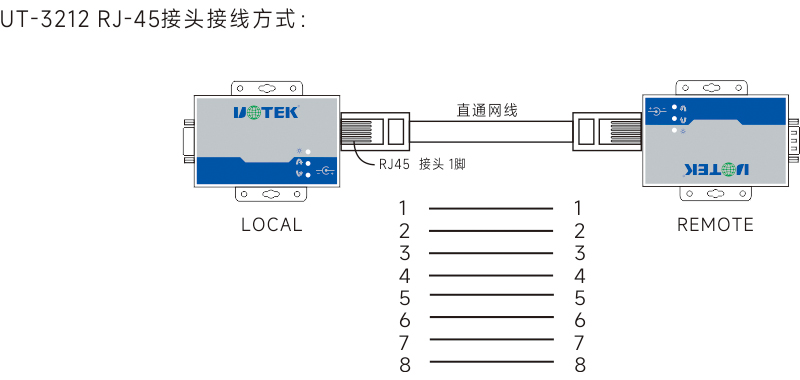

应用连接示意图：
