产品概述：

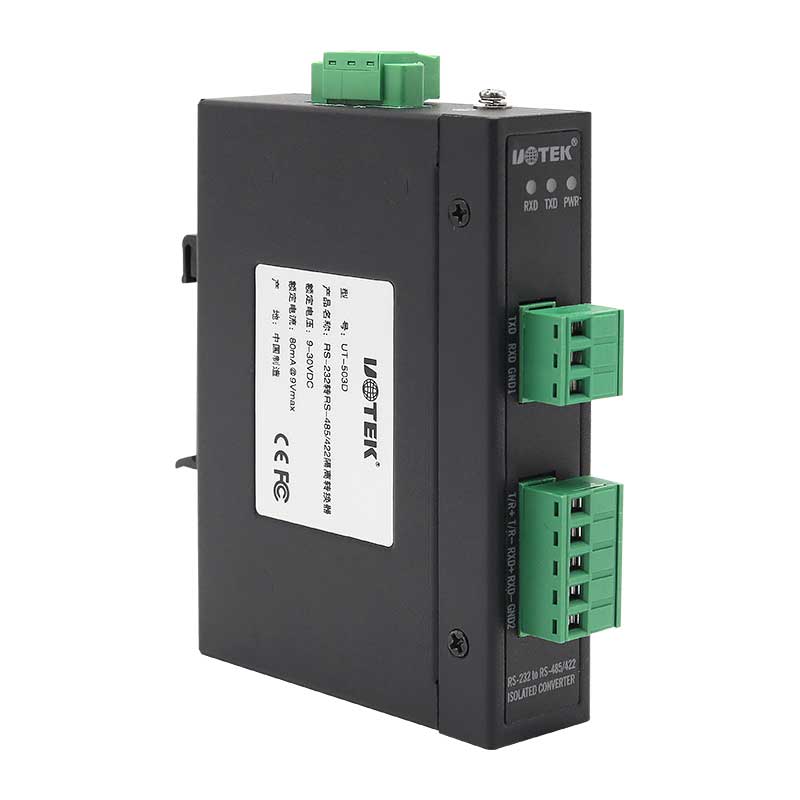

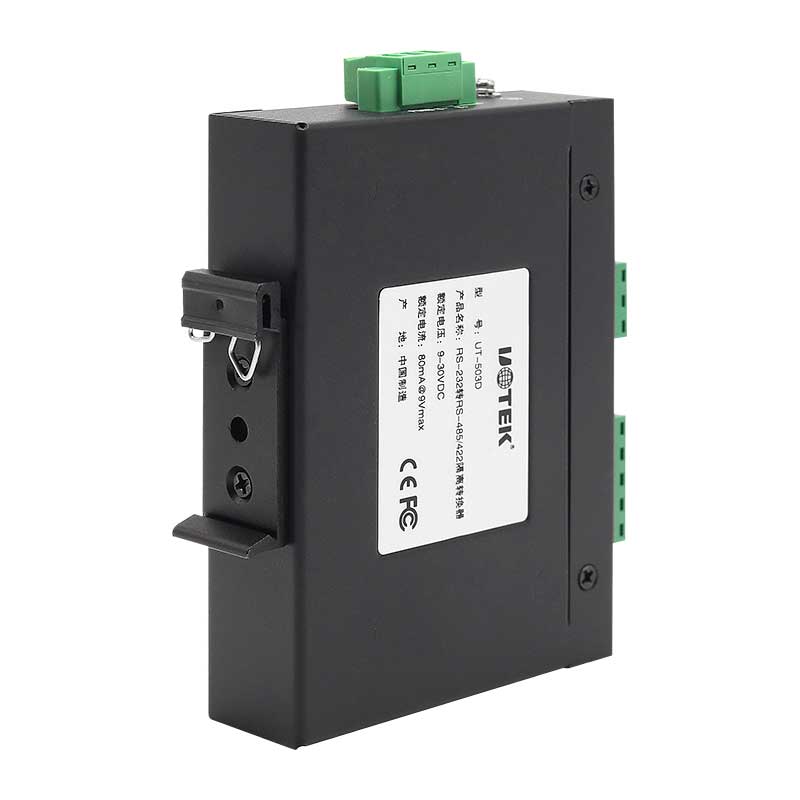

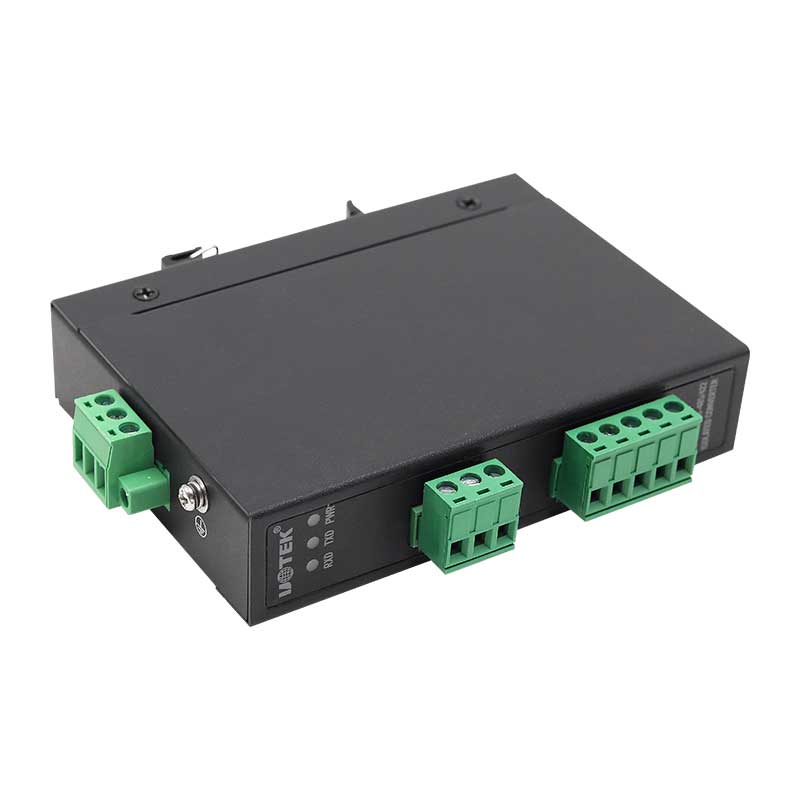

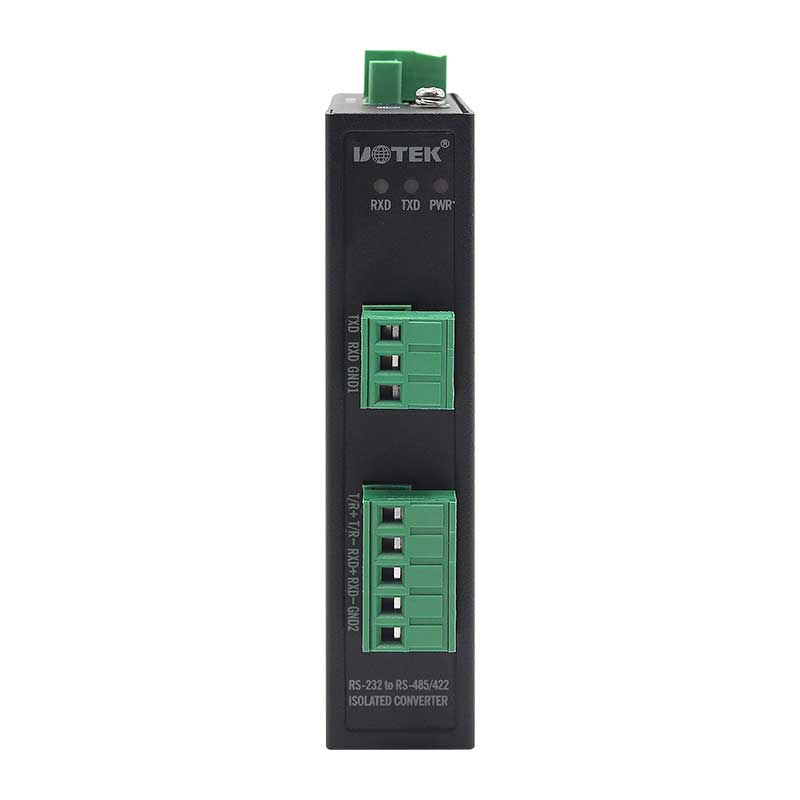

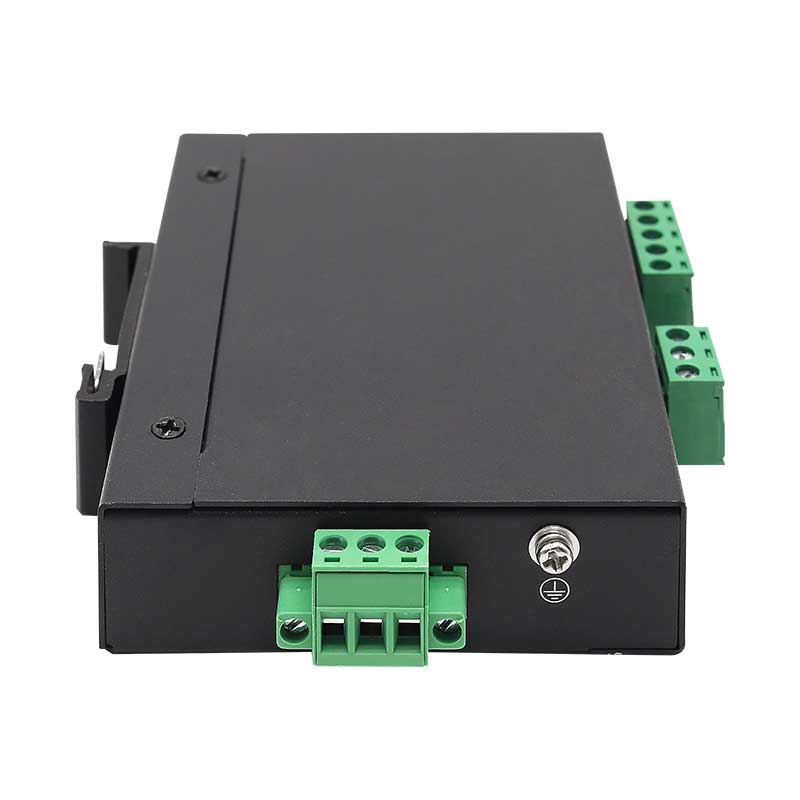

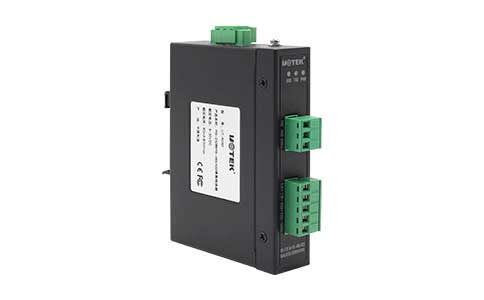

LQ-503D隔离转换器兼容LQ-232、LQ-422、LQ-485标准，能够将单端的LQ-232信号转换为平衡差分的LQ-422或LQ-485信号，内置的数字隔离器，能够提供高达2500Vms的隔离保护，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护LQ-422/LQ-485接口，采用当今先进的TVS(TRANSIENTVOLTAGE SUPPERSSOR)瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路组件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHINING)和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了LQ-422/LQ-485接口的高速传输。LQ-232接口端通过一个三位接线柱与兼容LQ-232C标准接口相连，LQ-422、LQ-485端通过五位接线柱为输出端。转换器内部带有零延时自动收发转换，独有的IO电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(LQ-422)、半双工(LQ-485)模式转换即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于LQ-232的工作方式作任何软件的修改。

LQ-503D隔离转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个LQ-422或LQ-485接口设备，数据通讯速率300bps-115.2Kbps，带有电源指示灯及数据流指示灯可指示故障情况、支持的通讯方式有LQ-232到LQ-422、LQ-232到LQ-485转换。

性能参数：

1、接口特性：接口兼容EIA/TIA的LQ-232C、LQ-485/LQ-422标准

2、电气接口：LQ-232接口输入三位接线柱，LQ-422/LQ-485接口输出五位接线柱

3、保护等级：LQ-232接口+/-15KVESD保护，LQ-422、LQ-485接口每线600W的雷击浪涌保护

4、电源输人：DC9-30V 80mA@9Vmax

5、隔离度：隔离电压2500Vrms 500VDC连续，电源、信号输入输出三端隔离

6、工作方式：异步半双工或异步全双工

7、信号指示：三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD

8、传输介质：双绞线或屏蔽线

9、传输速率：

115.2Kbps到300M

38.4Kbps到2.4KM

9600 bps 到5KM

10、外形尺寸：102mmX72mmX22mm

11、使用环境：-40℃到 85℃，相对湿度为5%到95%

12、传输距离：0-5000米(115200bps-9600bps)
