产品概述：

LQ-1128-I是一款内部采用双核、无休(不间断工作)的设计，专为解决复杂电磁场环境下LQ-485大系统要求而设计的LQ-485总线分割集线器(HUB)。

该产品支持传输速率最高达921.6Kbps，为了保证数据通讯的安全可靠，LQ-485接口端采用数字隔离技术，防止雷击浪涌引人转换器及设备。内置

的数字隔离器及1KV浪涌保护电路，能够提供2500V的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰，供

电采用外接开关电源供电，安全可靠，非常适合户外工程应用。在LQ-485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能

控制电路，轻松解决LQ-485收发转换时延问题。LQ-485接口传输距离大于1200米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采

集系统中，是一款性能卓越，价格优良的数据接口转换产品。

LQ-1128-I LQ-485 HUB提供星型LQ-485总线连接。各端口都具有短路、开路保护，隔离电压2500V。用户可以轻易改善 LQ-485 总线结构，分割网段，

提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有LQ-485网络的可靠性，

有效缩短了网络的维护时间。合理的利用LQ-1128-I LQ-485HUB可以助您设计出独特的高可靠的LQ-485系统。

功能特性：

• 接口特性：接口兼容 EIA/TIA 的LQ-232C、LQ-485 标准

• 输入电压：DC12-48V 150mA

• 传输介质：双绞线或屏蔽线

• 工作方式：异步半双工

• 信号指示：十一个信号指示灯电源（PWR）、发送(TX)、接收（RX）、故障（E1-E8）

• 隔离度： 支持电源与输入LQ-485、输出LQ-485三端相互隔离且8路输出LQ-485两两隔离

• 隔离电压2500VRMS 500VDC连续.DC/DC隔离模块

• 传输速率：300bps-921.6Kbps

• 防护等级：LQ-232/LQ-485接口 接触±6KV、空气±8KV ESD防护

                   LQ-485接口每线差模±1KV的雷击浪涌防护

• 传输距离：0-1.2公里 （115,200-300bps）

• 尺寸：145mm×90mm×40mm

• 使用环境：-40℃到85℃，相对湿度为5%到95%




接口定义：

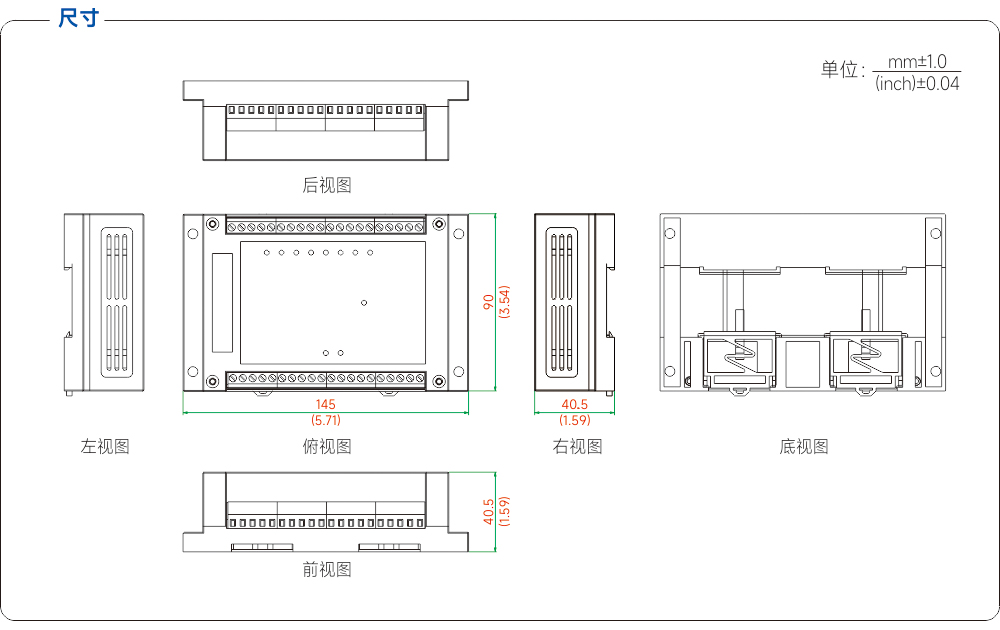

产品尺寸：

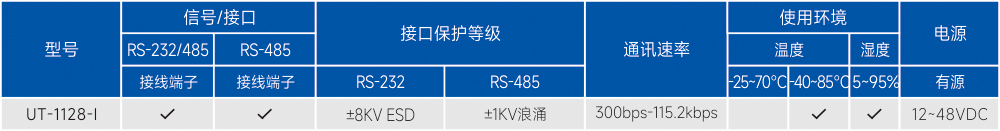

订购信息：
